大型自動製図機（大型フラットベッドプロッター） Drastem3900シリーズ

ドラステムはユーザー様からの強いご要望に応え、株式会社インテグラ研究所との共同開発にて、
大型自動製図機drastem3900シリーズの販売を開始いたしました。
従来より造船、橋梁、航空機関係の設計出図、原図作成などの出力において
高画質、高精度を追求して参りましたが、今回、新たに出力制御アプリケーション ”PloDra”を加え、
プレビュー機能、データソート機能（オプション）など出力に関する利便性を実現しました。

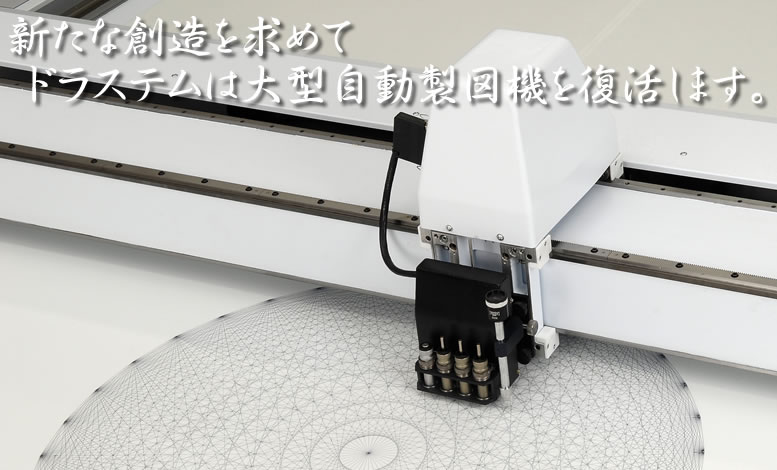

4本インラインペンヘッド及び　カッタヘッド（オプション）が搭載可能です。
台サイズは、幅　1.5m・1.8m・2.0m、長手　3m～7m（1m単位）を用意しています。
ドラステムはこれからも常に最新の技術を取り入れ、生産性の向上をユーザー様に提供し、サポートして参ります。

光学検出による４方向の安全機構

機器の主な仕様
有効描画幅	1500mm（W）×3000mm（D）～2000mm（W）×7000mm（D）
作図速度	48m/分
加速度	1.0G
描画ヘッド	4本インラインペンヘッド　　ボールペン
位置決め精度	±0.075mm
反復位置決め精度	0.02mm
入力フォーマット	HPGL･HPGL/2･drastemEIA
メディア吸着	バキュームポンプによる真空吸着式用紙固定
安全装置	フォトセンサー・緊急停止ボタン
電源	AC200V　3相アース付き　15A　1系統
本体寸法	約2400（W）×3900（D）～ 2900（W）×8400（D）×1200（H）mm
重量	約1600kg～4200kg

大型製図機用プロット出力制御アプリケーション PloDra

PloDraの主な特徴は１、幅広いプロットデータ入力に対応します２、プレビュー機能で出図前に内容を確認できます３、強力なソート機能で出図時間を短縮します(OP) ４、縦/横変換、倍率変更など多彩な編集が可能です幅広いプロットデータに対応１、HP-GL/HP-GL2形式のデータに対応２、マルチページのデータへ対応３、漢字コード入力４、ドラステムフォーマット[EIA]対応プレビュー機能１、ファイルを開く時のプレビュー２、多彩な画面コントロール３、線の太さや色をシミュレート表示多彩なデータ編集機能１、ペン番号変更２、線属性の変更３、文字属性の編集４、出図方向選択５、倍率設定６、出図範囲の編集強力なソート機能(オプション) １、空送りの低減２、ペン交換回数の低減その他の便利な機能１、描画情報２、寸法測定・繋がり確認３、拡張子登録４、圧縮されたプロッタデータの読み込み

PloDra動作環境
項目	スペック
対応OS	MS-Windows 2000 / XP Pro / Vista Biz. / Vista Ultimate
CPU	Pentium4 2GHz以上を推奨
メモリ	512MB以上を推奨、Vistaでは1GB以上を推奨
ハードディスク	インストール時に50MB以上の空き容量が必要（保存されるプロットデータにより必要容量は増えます）
